活性炭吸附是垃圾焚燒電廠煙氣凈化系統中處理二噁英及重金屬的重要工藝，配合布袋除塵器，可以去除煙氣中大部分的二噁英及重金屬，從而將二噁英及重金屬排放值控制在歐盟2000標準范圍內。煙氣中二噁英以粒狀、氣溶膠或氣態存在。生活垃圾焚燒產生的二噁英大多以粒狀為主，其余以氣態形式存在。利用活性炭巨大表面積和良好吸附性，可同時吸附固態及氣態二噁英，再通過布袋攔截，可以去除煙氣中大部分的二噁英。活性炭輸送系統包含儲存單元、輸送單元及噴射單元，根據需要設計不同數量的輸送單元。

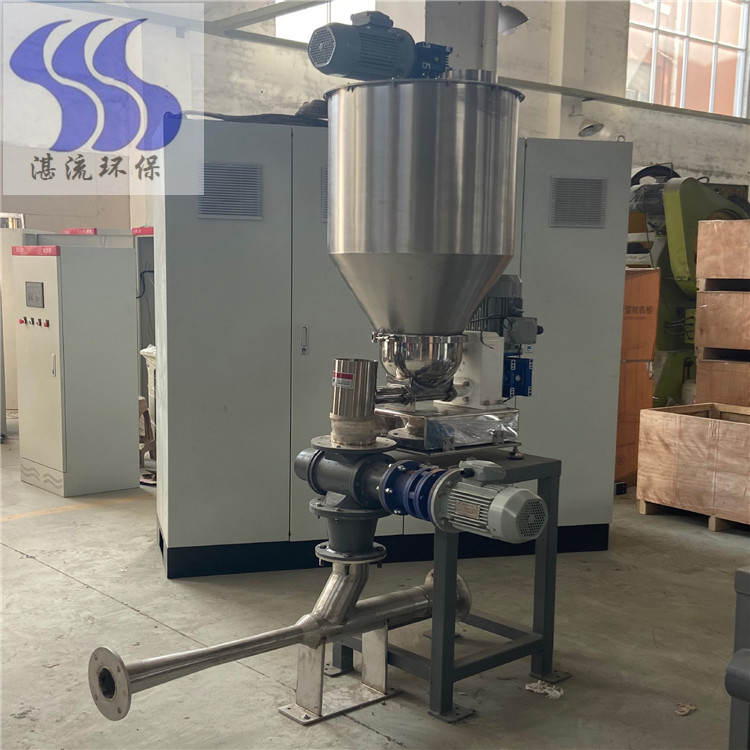

活性炭噴射系統
概述：
為控制重金屬及化學污染物的排放，在煙道中噴入活性炭作為吸附劑以吸附重金屬以及二惡英類(如PCDD/PCDF)等有機化合物。
在反應塔前由壓縮空氣或羅茨風機噴入活性炭。吸附雜質后的活性炭粉末在袋式除塵器中收集。
主要部件 ：
貯倉頂部裝料電動單軌吊
儲料倉
料位計 測溫元件 破拱裝置
倉頂除塵器（選配）
圓盤式給料機（選配）
裝料裝置和計量螺旋給料機之間的計量小倉。
稱重傳感器
帶有攪拌器的螺旋給料機。
文丘里噴射裝置
噴射風機（壓縮空氣）
排氣閥和排氣管。
煙道系統（至布袋除塵器之間的煙道）
現場控制箱。
ICS-302B控制儀表及測控儀表。
檢修平臺、樓梯及扶梯的鋼結構
其它所需設備和組件
工藝描述：
活性炭?jī)?chǔ)存在活性炭倉中，通過活性炭給料機經噴射器由正壓改為負壓輸送到煙道中，以去除煙氣中的二噁英和重金屬。
活性炭一般為袋裝，由單軌吊提升在倉頂檢修平臺，從倉頂投料口加入。在活性炭倉和活性炭給料機的中間安裝插板閥，以便在檢查和維修時切斷活性炭的給料。
活性炭倉下設失重噴射裝置，變頻控制給料量、保證能均勻穩定下料
計量裝置采用在線稱重計量。
－工作氣源裕量設計至少為最大工作風量120％，壓力裕量為最大壓力損失的150%。
－噴射裝置，由抗腐蝕材料制作，并設計成防堵結構。
－干粉輸送風道，配備必要的閥門、壓力計、連接件等、所有連接件考慮氣密性。
－電氣設備，是防爆型(根據NFPANEC 第二類第一級F組)
一套N2保護系統（或其他防火裝置）
工藝描述：
活性炭?jī)?chǔ)存在活性炭倉中，通過活性炭給料機經噴射器由正壓改為負壓輸送到煙道中，以去除煙氣中的二噁英和重金屬。
活性炭一般為袋裝，由單軌吊提升在倉頂檢修平臺，從倉頂投料口加入。在活性炭倉和活性炭給料機的中間安裝插板閥，以便在檢查和維修時切斷活性炭的給料。
活性炭倉下設失重噴射裝置，變頻控制給料量、保證能均勻穩定下料
計量裝置采用在線稱重計量。
－工作氣源裕量設計至少為最大工作風量120％，壓力裕量為最大壓力損失的150%。
－噴射裝置，由抗腐蝕材料制作，并設計成防堵結構。
－干粉輸送風道，配備必要的閥門、壓力計、連接件等、所有連接件考慮氣密性。
－電氣設備，是防爆型(根據NFPANEC 第二類第一級F組)
一套N2保護系統（或其他防火裝置）
技術特點：

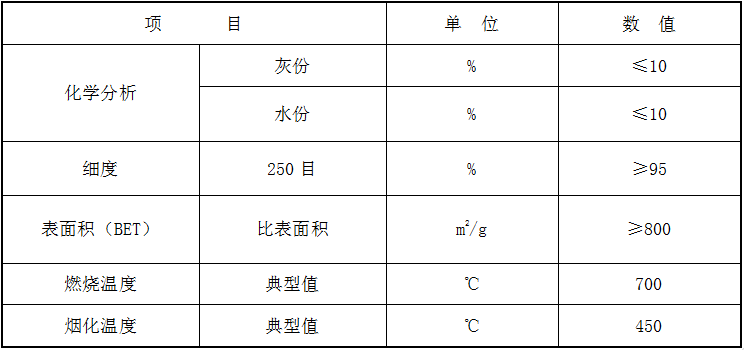

活性炭品質：
噴射用量范圍：0-50kg/h；
系統計量控制誤差：≤10kg±200g
變頻螺旋輸送機
·頻率5-50HZ；輸送量0-50kg/h；
·采用無縫鋼管，根據給料距離和給料量選擇小螺距。確保在設備運行過程中的整體剛性，以保證計量精度；
·阻力小、密封性強；
·整機噪聲小、適應性強、操作維護方便;
·進出料口與螺旋輸送機采用軟連接方式，下料不揚塵。
特別說明（選配）：
活性炭區域電氣及儀表設備需要按照防爆進行選型配置。
